HƯỚNG DẪN SỬ DỤNG UPS ZLPOWER

LOẠI 1 – 10 KVA RACK MOUNT



I. Giới thiệu
II. Hưỡng dẫn sử dụng an toàn
III. Hệ thống mô tả
1. Mặt trước bảng điều khiển

2. Phía sau bảng điều khiển
IV. Bảo tri
1.  Môi trường hoạt động

2. Sử dụng Pin
3. Sự cố
V. Thông số kỹ thuật

1. Thông số kỹ thuật điện
2. Thời gian lưu điện (chế độ Pin)

3. Thông số cơ khí


 I.                  GIỚI THIỆU

Dòng UPS Rackmount online là nguồn cung cấp điện liên tục. Nó cấp điện ổn định liên tục kể cả trong trường hợp nguồn điện chính mất hoặc không ổn định.

Dùng phần mềm WinPower hay cổng kết nối, UPS sẽ ra lệnh lưu trữ dữ liệu và tự động tắt máy tính của bạn trước khi hết pin.

Dòng UPS On line Rack mount IK(L) - 3K(L); 6K(L) - 10K(L). Model L cho phép tăng thời gian lưu điện bằng cách bổ sung thêm Pin.

 II.               Hưỡng dẫn sử dụng an toàn

Vui lòng đọc sách hướng dẫn an toàn cho người dùng và hướng dẫn trước khi cài  đặt và kích hoạt UPS

Vận chuyển.

Vui lòng vận chuyển UPS nguyên thùng để bảo vệ chống sốc và tác động cơ học.

Lắp đặt:

* Sự ngưng tụ hơi nước có thể xảy ra nếu UPS được chuyển trực tiếp từ môi trường lạnh đến một môi trường ấm áp. Nên UPS phải được làm khô trước khi lắp đặt vận hành.

* Không lắp đặt UPS trong nước hoặc môi trường ẩm ướt.

* Không lắp đặt UPS ở nơi nó sẽ bị tiếp xúc với ánh sáng mặt trời trực tiếp hoặc gần nguồn nhiệt.

* Không bịt kín lỗ thông gió trong nhà đặt các UPS.

Vận hành:

* Không đấu nối các thiết bị không cần thiết vào UPS vì có thể làm quá tải.

* Dây cáp nguồn được xếp gọn để người đi không va chạm vào.

* Không kết nối các thiết bị gia dụng không an toàn, có nguy cơ cháy nổ hoặc đột biến công suất với đầu ra UPS.

* UPS phải vận hành bởi nhân viên kỹ thuật.

UPS IK (L)  - 3K (L):

* Đảm bảo nối đất cách đáng tin cậy.

* Dây điện ổ cắm phải dễ dàng tiếp cận và phù hợp với các hệ thống UPS.

* Tổng các dòng rò của UPS và phụ tải không được vượt quá 3.5mA

UPS 6K (L) - 10K (L).

* Thiết bị này cần có nhân viên lắp đặt có chuyên môn để hạn chế ngăn chặn các sự cố.

* Có sử dụng các Aptomat kết hợp với hệ thống dây điện Input/Output. Dễ dàng ngắt kết nối thiết bị.

* Thiết bị có kết nối bền vững và chỉ những nhân viên có năng lực mới được thực hiện lắp đặt, bảo trì.

Hoạt động.

  • Các ổ cắm đầu ra của UPS vẫn có thể có điện khi hệ thống UPS không được kết nối với nguồn cấp điện.
  • Để ngắt kết nối với các hệ thống UPS, đầu tiên tắt công tắc Standby sau đó ngắt kết nối dây dẫn điện lưới.
  • Đảm bảo rằng không có chất lỏng hoặc các vật lạ khác có thể nhập vào hệ thống UPS.
  • Hệ thống UPS hoạt động với hiệu điện thế nguy hiểm. Sửa chữa chỉ được thực hiện chỉ bởi nhân viên bảo trì. Thậm chí, một số thành phần bên trong UPS vẫn còn được kết nối đến pin và vẫn còn điện nguy hiểm.
  • Trước khi thực hiện bảo trì, ngắt kết nối pin và xác nhận rằng không còn điện áp nguy hại tồn tại trong tụ điện. mạch điện liên kết.
  • Chỉ những người có chức năng, thành thạo công việc và có các biện pháp an tòan phù hợp mới được thay đổi pin và giám sát hoạt động.
  • Có điện áp chênh lệch giữa pin và mặt đất. Trước khi tiếp xúc vui lòng xác minh rằng không có điện áp ở điểm tiếp xúc.
  • Pin có thể gây điện giật và có một dòng ngắn mạch cao. Cần có biện pháp phòng ngừa theo quy định dưới đây khi làm việc với pin:

- Loại bỏ đồng hồ đeo tay, nhẫn và vật bằng kim loại khác.

- Chỉ sử dụng các công cụ có nắm cách điện.

- Khi tháo bỏ pin đừng đốt chúng vì có thểgây nổ pin.

- Không mở hoặc phá hủy pin vì có thành phần gây độc hại, có thể gây tổn thương cho da và mắt.

- Nên thay thế các cầu chì cùng loại và cường độ dòng điện với cầu chì cũ.

  1. III.    MÔ TẢ HỆ THỐNG

1. Phía trước

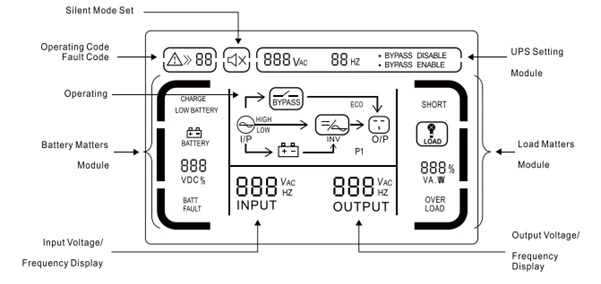

1) Bảng hiển thị

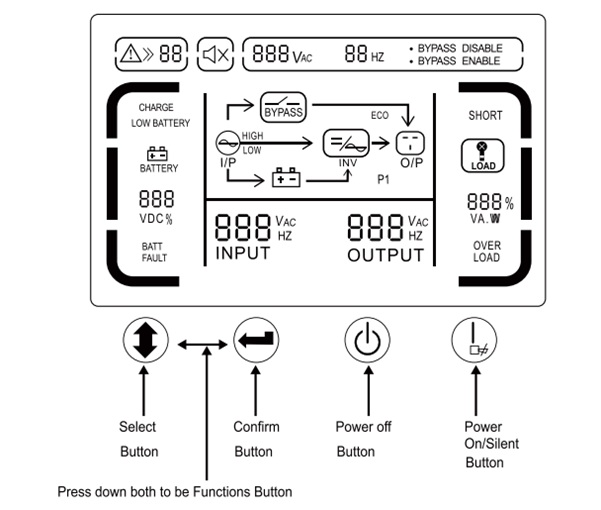

2) Bảng mô tả các nút bấm



Tên nút

Mô tả

Nút ON

Nút bât tắt âm thanh

Để khởi động UPS bấm nút và giữ hơn 1 giây để bật UPS;

Trong chế độ pin cần bấm nút này hơn 1 giây là để thiết lập chế độ im lặng, và bấm qua là một lần nữa để khôi phục lại chế độ âm thanh.

Nút tắt UPS

Ấn để tắt UPS

Nút thay đổi chế độ

Chỉ cài đặt lại khi UPS ở chế độ.

Khi nhấn đồng thời cả hai nút Select  và nút Confirm , giữ chúng trên 2 giây, sẽ truy cập được vào chương trình, người dùng có thể điều chỉnh chế độ UPS.

Nút Lựa chọn (Select)

Chỉ  hợp lệ khi thay đổi tham số các chế độ UPS (mode), bấm điều chỉnh và giữ trên 1 giây, để chọn các thông số

Nút Xác nhận (Confirm)

Chỉ  hợp lệ khi thay đổi tham số các chế độ UPS (mode), nhấn xuống và giữ trên 1 giây, để xác nhận các thông số.



3) Hiển thị ý nghĩa của biểu tượng.

Dấu hiệu

Ý nghĩa











 !

Khi UPS lỗi sẽ hiển thị, và cùng với các mã tương ứng.

-         Quá tải lỗi - 10, đồng thời báo "OVER LOAD”;

-         Quá nhiệt độ lỗi – 11;

-         BUS lỗi 12;

-         Output ngắn mạch - 13, đồng thời báo "SHORT”;

-         Lỗi biến tần -14;

-         Quá áp Pin - 15, đồng thời báo "BATT FAULT";

-         Quạt lỗi - 16;

-         Sạc lỗi – 17.

 >> 88

00 -  chế độ Bypass; 01 - chế độ AC; 02 - chế độ pin; 03 - chế độ test pin

 X

Chế độ Pin tắt âm thanh, khi ở chế độ tắt sẽ hiển thị "X

 888 VAC



Hiển thị điện áp đầu ra khi thiết lập tham số, có thể thiết lập 200V, 208V, 220V, 230V, 240V.

 88 Hz

Hiển thị tần số đầu ra khi thiết lập tham số, có thể thiết lập 50Hz, 60hz

 BYPASS DISABLE

BYPASS ENABLE

Hiển thị "BYPASS DISABLE" có nghĩa là Bypass có hioeụe lực, và hiển thị "BYPASS ENABLE" Bypass không hợp lệ.

 888 %

VDC%

Hiển thị dung lượng pin, điện áp pin, dung lượng pin và thông số điện áp còn lại; tự động chuyển đổi hiển thị trên màn hình mỗi ba giây.

 BATT FAULT

Khi pin cực đảo ngược hoặc lỗi sẽ hiển thị biểu tượng này

 888 vac hz

INPUT

Hiển thị điện áp đầu vào AC và tần số; tự động chuyển đổi hiển thị trên màn hình mỗi ba giây.

 888 vac hz

OUTPUT

Hiển thị điện áp đầu ra và tần số; tự động chuyển đổi hiển thị trên màn hình mỗi ba giây.

 BYPASS

Có nghĩa là UPS đang ở chế độ Bypass

 HIGHT / LOW

I/P

Màn hình hiển thị "HIGH" có nghĩa là điện áp đầu vào cao; hiển thị "LOW" có nghĩa là điện áp đầu vào thấp. Khi AC là bình thường, sẽ thấy không có gì. Khi dây trung tính và dây pha bị ngược, nó sẽ nháy (flash) mỗi giây.

 INV

Hiển thị chế độ UPS (biến tần)

 SHORT

Có nghĩa là đầu ra ngắn mạch

 888 %

VA.W

Hiển thị các khả năng tải: khi giá trị VA > W, hiển thị giá trị VA; và khi W > VA, hiển thị giá trị W.

 OVER LOAD

Có nghĩa là quá tải. Khi quá tải, khi báo động sẽ fash mỗi giây



 LOAD

Hiển thị tải

 CHARGE

Có nghĩa là pin đang được sạc

 LOW BATTERY

Có nghĩa là điện áp pin yếu, khi báo động sẽ fash mỗi giây


2. Phía sau:

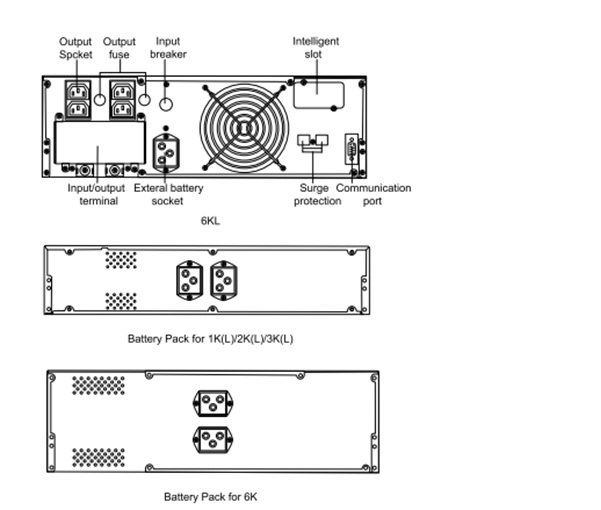

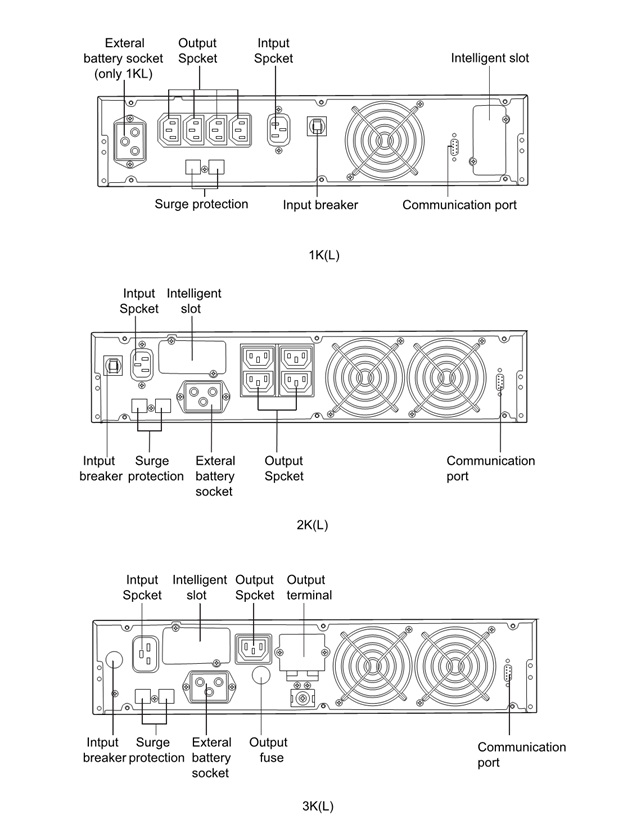

Mặt sau của UPS và các pack pin như các hình vẽ dưới. Các kết nối đầu vào/đầu ra và một số kết nối khác có ở phía sau.









Chống sét lan truyền: Bảo vệ sự đột biến cho điện thoại fax và mạng lưới đường dây bảo vệ và vv..

Cổng giao tiếp: Phần mềm Winpower hoặc Commander Pro có thể được sử dụng với UPS cho quản lý nguồn điện. Chuẩn giao tiếp nối tiếp cáp là tương thích với IK(L)/2K(L)/3K(L) ups, Tuy nhiên, chỉ cáp đặc biệt được áp dụng với UPS có thể được sử dụng trên 6K UPS.

Input/Output: Nếu ổ cắm có sẵn, chỉ cần lắp phích cắm cáp điện phù hợp. Nếu thiết bị đầu cuối là sẵn dùng, dây điện có thể được hoàn thành bởi thợ điện chuyên nghiệp.

Input Breaker: Nếu Aptomat của UPS bị ngắt (switch OFF), hãy giảm tải cho UPS trước khi đóng ON trở lại.

External Battery Socket: Cáp chuyên dụng cho mở rộng pin, chèn một đầu vào ổ cắm pin mở rộng trên UPS. Khi đó sẽ có các nhóm Pin lắp song song với nhau để tăng thời gian sao lưu.

Ghi chú: Một chuỗi Pin chỉ có thể được kết nối với một UPS. Đầu nối các pin được đánh cực để kết nối đúng.




IV.    BẢO TRÌ:

1.Môi trường hoạt động

-  Nhiệt độ môi trường: 0oC đến 40oC

-  Chiều cao lắp đặt

-  Độ ẩm tương đối:

2. Sử dụng Pin

- Pin có thể được sạc tới 90% dung trong vòng 5 giờ.

- Nếu tuổi thọ pin quá 3 năm làm việc (tại 25'C) thì pin phải được thay đổi. Trong trường hợp này xin vui lòng liên hệ với nhà cung cấp.

- Nếu UPS không có bất kỳ hoạt động trong thời gian dài, pin phải được sạc bù ba tháng một lần.

3. Giải quyết sự cố

- Sử dụng bảng dưới đây đẻ giải quyết ngay một số vấn đề phổ thông. Nếu không tìm thấy hướng dẫn trong bảng dưới đây hoặc đã thực hiện theo mà vẫn còn tồn tại vấn đề thì vui lòng gọi cho nhà cung cấp:

STT

Lỗi

Lý do và giải pháp

1

Quá tải

Tải UPS hơn sức mạnh giá máy. UPS có thể trở lại bình thường sau khi giảm một số tải trọng, nếu vẫn không được giải quyết, vui lòng liên hệ người bán hoặc địa phương nhà máy cho một giải pháp.

2

Nhiệt độ cao

Tắt UPS và khởi động lại nó sau đó sau khi hạ nhiệt phòng. Nếu vẫn không được giải quyết, vui lòng liên hệ chuyên gia để tìm giải pháp.



Bus lỗi

Một phần của UPS mạch bên trong bị hư hỏng; vui lòng liên hệ người bán



Đầu ra ngắt mạch

Shut down UPS, loại bỏ tất cả các tải, để đảm bảo không có lỗi quá tải hoặc ngắn mạch từ phái tải.  Sau đó khởi động lại UPS. Nếu vẫn không được giải quyết, vui lòng liên hệ
người bán.



Biến tần lỗi

Một phần của UPS bên trong mạch bị hư hỏng; vui lòng liên hệ người bán



Điện áp pin quá cao

Nếu UPS sử dụng với pin bên ngoài, vui lòng kiểm tra số pin là đúng hay không. Dung lượng là với 3pcs, 2KVA và 3KVA là với SPCS, một số UPS đặc biệt mô hình này là chỉ với SPCS. Vui lòng tham khảo đặc điểm kỹ thuật UPS để biết chi tiết. Nếu vẫn không được giải quyết, vui lòng liên hệ người bán



Quạt lỗi

Hãy kiểm tra xem quạt là bụi, quạt sạch và khởi động lại UPS, nếu vẫn không được giải quyết, vui lòng liên hệ người bán



Sạc pin hỏng

Một phần của UPS bên trong mạch bị hư hỏng; vui lòng liên hệ người bán





V. THÔNG SỐ KỸ THUẬT:

1. Các thông số kỹ thuật điện

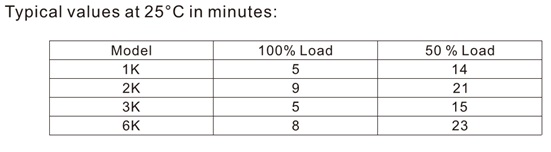

2. Thời gian lưu điện (chế độ pin) ở 25oC:

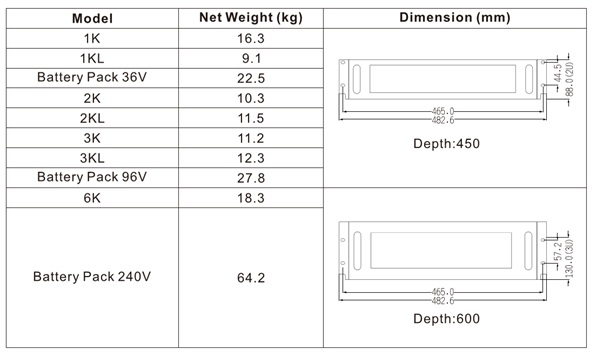

3. Thông số cơ khí:
